sustrato cerámico de alúmina metalizada
El óxido de aluminio metalizó el sustrato cerámico DBC DPC del sustrato procesado El óxido de aluminio metalizó el sustrato cerámico DBC DPC del sustrato procesado El óxido de aluminio metalizó el sustrato cerámico DBC DPC del sustrato procesado El óxido de aluminio metalizó el sustrato cerámico DBC DPC del sustrato procesado

El óxido de aluminio metalizó el sustrato cerámico DBC DPC del sustrato procesado

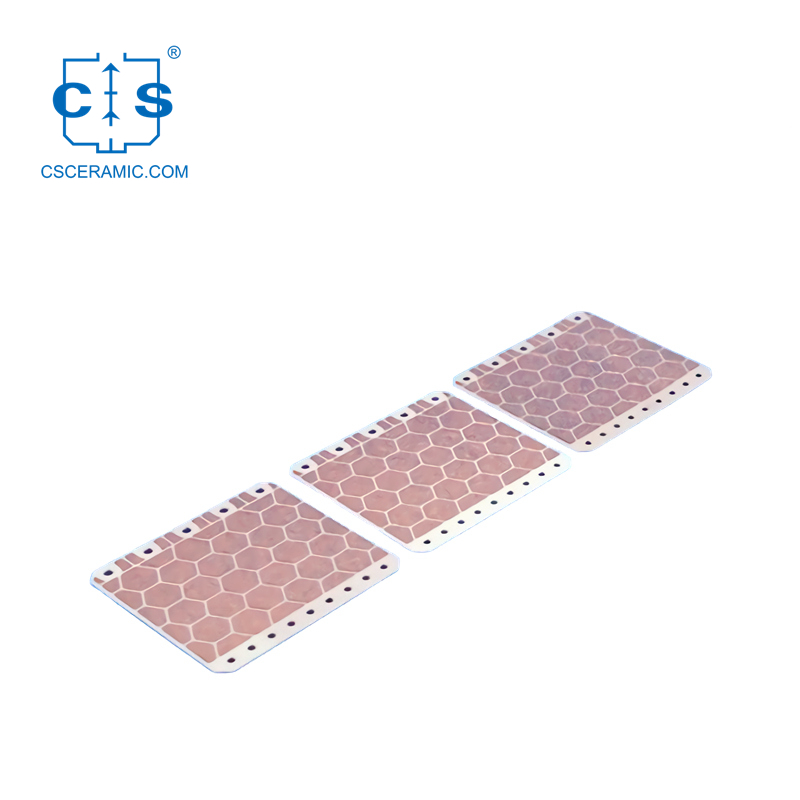

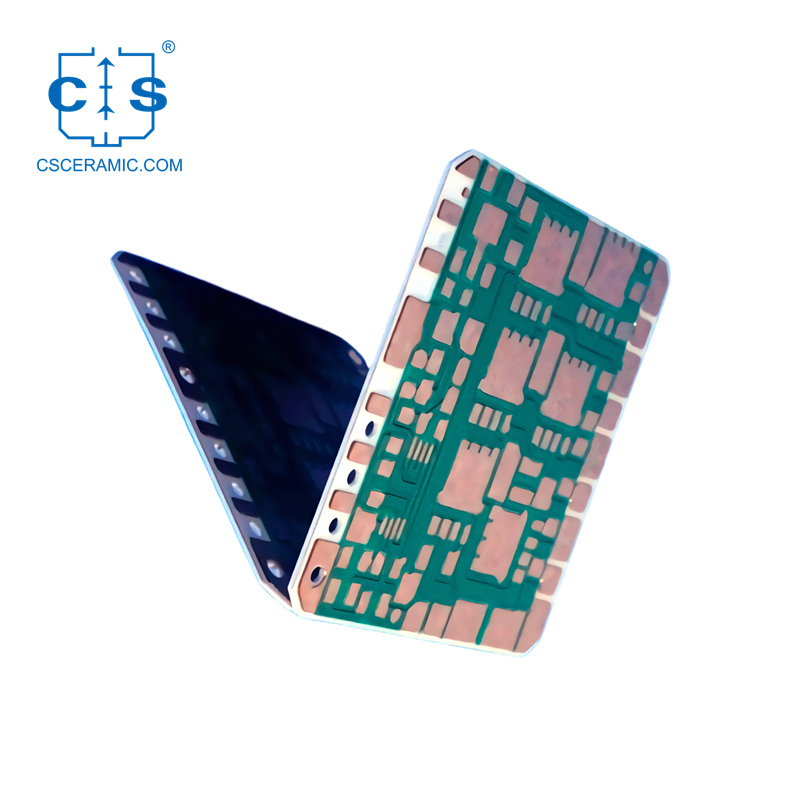

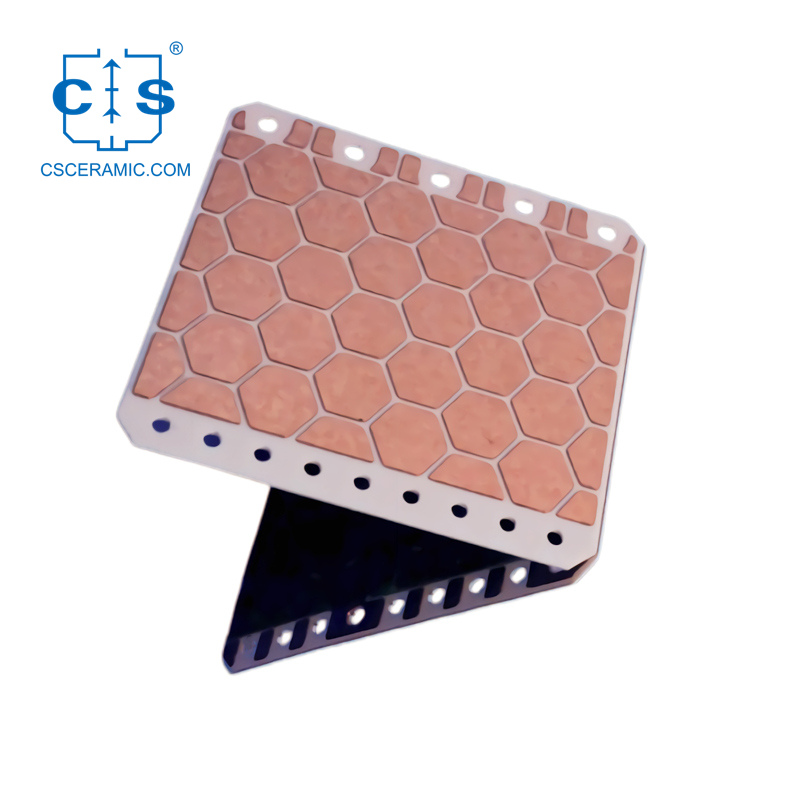

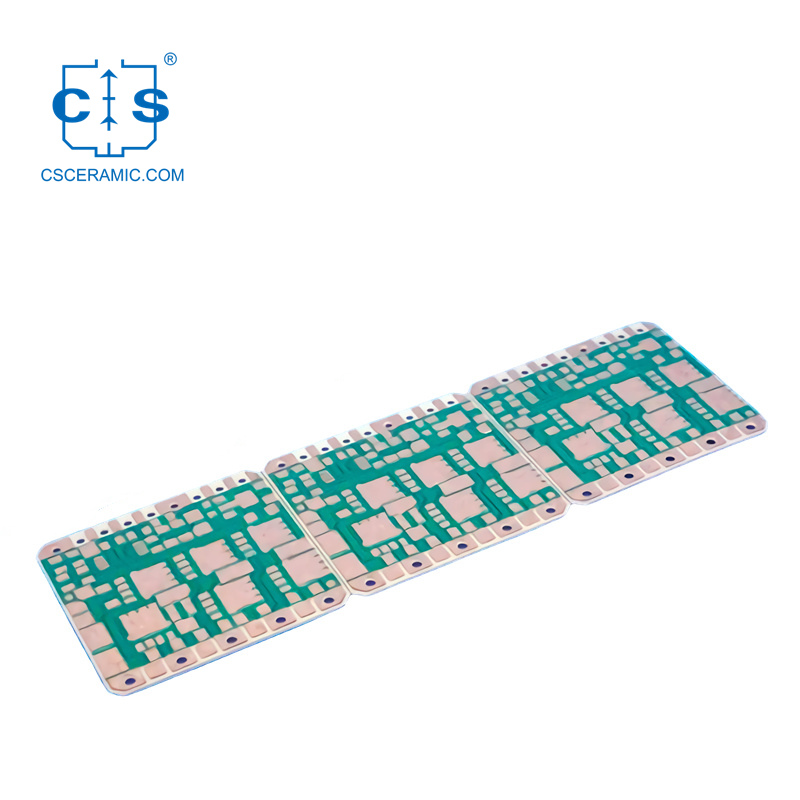

Los sustratos metalizados de cerámica de alúmina son placas cerámicas revestidas de cobre con conductividad eléctrica, conductividad térmica y altas propiedades de aislamiento, formadas al metalizar sustratos cerámicos de alúmina con cobre.

  • Artículo No. :

    CS-DBC-C001

  • Material : Alumina ceramic

Contacta ahora catalogar
  • descripción
Ventajas del sustrato metalizado de alúmina


1. El coeficiente de expansión térmica de los sustratos metalizados de alúmina DBC DPC es cercano al de los chips de silicio, lo que elimina la necesidad de capas de transición como láminas de Mo, lo que reduce los costos de material y procesamiento.

2. Los sustratos cerámicos de alúmina DBC DPC reducen la cantidad de capas de soldadura, simplifican el empaque y el ensamblaje, reducen la resistencia térmica, minimizan los huecos y mejoran el rendimiento del producto.

3. Los sustratos cerámicos de alúmina metalizada exhiben una excelente conductividad térmica y una alta capacidad de transporte de corriente, lo que permite un empaquetado compacto de chips, un aumento significativo de la densidad de potencia y una mejora de la confiabilidad de los sistemas y dispositivos.


Aplicaciones del sustrato metalizado de alúmina

Los sustratos metalizados de alúmina se pueden aplicar en electrónica automotriz, aeroespacial, conjuntos de paneles solares, equipos de comunicación, dispositivos láser y otros campos.

No solo sirve como placas de soporte para soportar componentes, sino que también funciona como material aislante y de disipación de calor. Además, permiten la interconexión de circuitos entre capas, logrando un rendimiento eléctrico superior. Se utilizan ampliamente en electrónica automotriz, sensores, módulos de potencia, fuentes de alimentación conmutadas de alta frecuencia, relés, módulos de comunicación, módulos LED y otras aplicaciones.


Tabla de tamaños para sustrato metalizado de alúmina


Sustrato metalizado de alúmina rectangular
Nº de artículo Longitud (mm) Ancho (mm) Espesor (mm) Espesor de la lámina de cobre (mm) Espesor del revestimiento de cobre (mm) Pureza (%)
CS-DBC-C001 10 5 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C002 18 11 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C003 20 15 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C004 28 9 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C005 32 24 0,55 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C006 55 30 6 0,1-0,6 0,035 96
CS-DBC-C007 70 52 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C008 84 35 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C009 103 90 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C010 127 105 2 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C011 156 84 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C012 178 138 5 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C013 188 138 4.6 0,1-0,6 0,075-0,1 96-99,7


Cuadrado de sustrato metalizado de alúmina
Nº de artículo Longitud (mm) Ancho (mm) Espesor (mm) Espesor de la lámina de cobre (mm) Espesor del revestimiento de cobre (mm) Pureza (%)
CS-DBC-Z001 10 10 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z002 15 15 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z003 18 18 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z004 25 25 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z005 31,5 31,5 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z006 33 33 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z007 40 40 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z008 60 60 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z009 72 72 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z010 100 100 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z011 127 127 1 0,1-0,6 0,035 99,7
CS-DBC-Z012 138 138 5 0,1-0,6 0,075-0,1 96-99,7


Instrucciones de uso


1. Los sustratos cerámicos de alúmina metalizada deben evitar la exposición prolongada a ambientes de alta temperatura y el contacto con solventes orgánicos para evitar la degradación del rendimiento.

2. Antes de usar, inspeccione la superficie del sustrato en busca de rayones, grietas u otros defectos y utilícelo solo después de confirmar su integridad.

3. Asegúrese de que el sustrato cerámico de alúmina metalizada esté conectado correctamente a la fuente de alimentación y que la conexión a tierra sea correcta para evitar daños electrostáticos al sustrato.


Dedicado a ofrecer sustratos de alúmina metalizada de buen rendimiento y personalizados según sus necesidades precisas. Nuestro dedicado equipo garantiza un cuidadoso cumplimiento de sus instrucciones, con el objetivo de superar las expectativas del cliente. Además, ofrecemos la flexibilidad de tamaños personalizados para satisfacer sus necesidades específicas.

Proporcione los parámetros necesarios, incluido el dibujo de dimensiones del sustrato, el dibujo de diseño de PCB (si no se requiere grabado), el material metálico, el número de capas y el espesor.
